INTERACT data sheet

参数说明
一个完整灵活的会议系统解决方案. INTERACT AT能够处理所有的会
议室音频信号，为你提供卓越的音频质量，合理的会议室设计价值。
灵活的定制您的会议室解决方案.INTERACT AT可以连接各种麦克风，
扬声器，企业IP电话，USB音频，房间控制系统，能够连接多种多媒
体系统。
应用范围
统一通信 多媒体系统   软件视频会议  个人电脑   Ip电话  视频会议  董事会议室   会议室   行政办公室
优势
实现会议室的统一通信。
通过USB端口连接电话,实现 Skype, WebEx 或者其他的 音视频
会议的应用。
专有的耳机接口可以连接 Cisco, Avaya等IP电话或者模拟电话。
 ClearOne HD会议音频技术带来的音响品质 完全超越传统会议电话

噪声消除功能能够减少会议环境中的背景噪声。
自动增益控制保持与会者声音的平稳与清晰。
扩展性和灵活性。
可选无线或者有线的控制面板。
多种扬声器选择: 墙挂式, 吸顶式，其他。
根据不同应用场景选择不同数量的Mic Ex和Mic pods（最大数量：3）。
完整的网络管理系统，实现远程配置，控制和监视。
可兼容NetStream的IP a/v系统。
简单的安装，设计与使用。
将所有的麦克风信号融合成一个处理信号，简化了安装
减少了对铺设线路的要求。INTERACT AT  参数说明

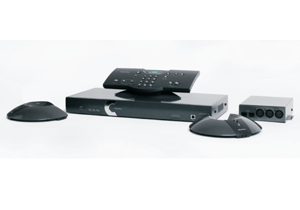

>      部件

INTERACT AT 主机
提供先进的音频处理技术。
保证优质的声音品质。

INTERACT 拨号盘 (有线 或 无线)
控制盘提供一个模拟拨号键盘。


INTERACT MIC
 每个麦克分盘都包含三个麦克风单元，
以实现 360°的覆盖范围。

ClEARONE 扬声器
吸顶或者壁挂式扬声器提供优质的声音
享受。
也可以选择其他类型的扬声器。

INTERACT MIC Ex
每个模块盒包含三个标准的XLR（卡农）麦克风
接口。通过RJ-45连接线与主机以及其他的模块盒
进行级联。
模块盒可以与主机一起安装于机架的固定位置
以方便固定麦克风线路。

INTERACT COM (有线 或 无线)
提供IP电话接口以及USB电脑音频接口.
无线INTERACT COM模块用于连接INTERACT 无线控制面板。

>      详细参数
音频性能
条件说明: 除非特别说明, 所有的测试
都是在20HZ--15KHZ范围内（无加权）
动态范围:
> 80 dB (A-加权) THD+N: < 0.02%
音频混音
回音消除:128ms尾音
自动噪音消除: 6-15 dB
选通: 环境自适应, 第一麦克风优先 ,
   预设选通。
与INTERACT混音器相连的INTERACT
MIC以及INTERACT MIC EX 的总数不.
线性输入
连接: 非平衡 RCA
 阻抗: 10 kΩ
正常电平: -10 dBu
最大电平: +9 dBu
 PlAYBACk输入
连接: 非平衡左右声道RCA连接
阻抗: 10 kΩ
正常电平: -10 dBu
最大电平: +15 dBu
线性输出
连接: 非平衡 RCA
阻抗: 10 kΩ
正常电平: -10 dBu
最大电平: +9 dBu
音频 RECORD 输出
连接:非平衡左右声道RCA连接
阻抗: 10 kΩ
正常电平: -10 dBu
最大电平: +9 dBu
功放输出
连接: 左右按键开关
功率: 5 Watts
频率范围: 20 Hz – 15 kHz (+/-1 dB)
动态范围:
> 80 dB THD+N: < 0.50%

(+5 dBu Line Input @ 1 kHz)
电话接口
电话音频属性
条件：除非另行说明，所有的属性测试
都是在关闭了Limiter和ALC的情况下
进行的。
频率范围：
250 Hz to 3.3 kHz ±1 dB THD+N: < 0.30%
re-max level 250 Hz to 3.3 kHz
SNR: > 62 dB re-max level
电话线路回音消除
尾音时间： 32 ms
零讯号: 55 dB Nominal
电话噪音消除
可消减环境噪音6-15db
RS-232控制端口
DB9 母头
波特率: 9,600 / 19,200 / 38,400 /
57,600 (默认) / 115,200
协议: 8 Bit / 1 个停止位 / 无奇偶效验
硬件流控制 ON (默认)/OFF
USB 配置端口
USB 2.0
类型： B型连接器
VISCA 控制端口
Din, 9600 波特率, 无流控制
网络
10/100 自适应网络
RJ-45连接头，带LED指示灯
支持: Telnet, HTTP
级联总线
连接属性: 5类RJ-45连接线
最大距离：
从主机到最后一个设备60feet
最大MIC级联数：
INTERACT COM , INTERACT MIC , MIC EX
每个主机连接的INTERACT COM 数：1
INTERACT 调试软件
INTERACT 使用环境：
Microsoft XP, Vista and Windows 7
INTERACT COM
版本:
有线或者无线 (2.4 GHz)
USB音频通道: USB 2.0
连接器： Mini Type B
发送和接受端： 16-bit at 16 kHz
耳机音频通道：
连接器： RJ-9
支持IP电话：
Cisco, Avaya,  Nortel Phones
音频属性
频率范围: 40 to 3300 Hz
THD and Noise: < 0.04% re-max level with
0 dB Gain @ 1 kHz
动态范围: > 84 dB (Non A-Weighted)
音频处理参数:
接受端自动音量控制
回音消除
GPIO:
Pin 1: Global Mute (C)
Pin 2: Global Mute (S)
Pin 3: ON/OFF Hook (C)
Pin 4: ON/OFF Hook (S)
Pin 5: 5V DC up to 40 mA
INTERACT 拨号盘
可选无线和有线版本
操作：拨号, 音量控制, 静音控制
通信方式:
有线: RS-232 连接
无线: 2.4 GHz DSSS 通过 INTERACT
COM-W (Wireless)与主机相连
INTERACT MIC – 桌面式MIC
拾音范围: 360°
频率范围：
60 Hz - 14 kHz THD+N: < 0.08%
(-45 dBu Input @ 1 kHz)
敏感度: -45 dBu
INTERACT MIC Ex - 麦克风
扩展接口盒
连接方式: XLR母头（平衡）
最大电平值 :+18 dBu
频率范围：
20 Hz – 15 kHz THD + N: < 0.01%
幻象电源: 24 V @ 10 mA
阻抗: 5 kΩ per Leg or 10 kΩ Balanced
电源供电
电压: 100 to 240 VAC
 50-60 Hz自适应
功耗: 32 W (最大)
尺寸 (W x D x H)
INTERACT AT 主机: 17” x 7.5” x 2”
(43.2 cm x 19.1 cm x 5.1 cm)
INTERACT 拨号盘: 10.5” x 4.5” x 2.75”
(26.7 cm x 11.4 cm x 6.9 cm)
INTERACT MIC EX: 4.7” x 5.6” x 1.7”
(11.9 cm x 14.3 cm x 4.4 cm)
INTERACT COM: 4.7” x 5.6” x 1.7”
(11.9 cm x 14.3 cm x 4.4 cm)
INTERACT MIC:直径: 7” (17.8 cm)
高度: 1.5” (3.8 cm)
重量 INTERACT AT主机: 4.5 lbs. (2.25 kg)
INTERACT 拨号盘: 2.0 lbs. (1.0 kg)
INTERACT MIC: 1.5 lbs. (0.75 kg)
INTERACT MIC EX: 1.5 lbs. (0.75 kg)
INTERACT COM: 1.5 lbs. (0.75 kg)
认证
ROHS
WEEE
UL Safety Listed
AES48-2005 AES Standard on Grounding and
EMC Practice
型号
INTERACT AT: 910-154-010
INTERACT COM: 910-154-030
INTERACT COM-W (For Wireless Dialer)
910-154-050
INTERACT MIC: 910-154-015
INTERACT MIC EX: 910-154-020
INTERACT 拨号盘: 910-154-035
INTERACT 无线拨号盘 : 910-154-040
ClearOne 壁挂式扬声器: 910-151-002-01
ClearOne 吸顶式扬声器: 910-151-001-01
